光纖光柵應變測量傳感器

隨著科技飛速發展，生活中的大型工程日益增多，為保證這些大型工程的安全運行，需要實時對結構的應變進行監測。現有的測試方式主要采用電阻式應變片，電阻應變片價格便宜、技術成熟、反映速度快，但應變片對粘貼工藝要求比較高，需要專業的施工人員，而且粘貼劑易受潮濕、有機溶劑影響，出現脫膠、敏感區腐蝕等現象，同時測量結果受電磁干擾，使用壽命短，很難適用于長期的監測。

光纖傳感技術自70年代問世起，受到業界的廣泛關注，隨著光纖傳感器技術的發展，光纖光柵傳感器在工程應用中快速發展起來；光纖光柵應變傳感器使用光纖光柵作為應變感知單元，具有體積小、靈敏度高、耐腐蝕、抗電磁干擾等特點。

光纖布拉格光柵是一種非常有實用價值的光學傳感器，具有體積小、抗電磁干擾等優點。由于光纖光柵具有體積小、熔接損耗小、全兼容于光纖、能埋入智能材料等優點，并且其諧振波長對溫度、應變、折射率、濃度等外界環境的變化比較敏感，已經在橋梁、隧道、建筑等大型復雜結構變形監測和石化、供電設施溫度監測等方面得到越來越廣泛的應用。

光纖光柵應變傳感器是一種應用范圍越來越廣泛的光纖傳感器。當光纖光柵應變發生變化時，反射波長隨應變線性變化。檢測波長即可得到待測表面的應變信息。

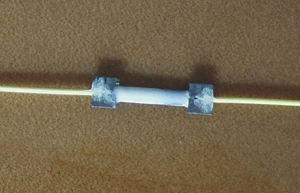

SRS-S300 光纖光柵式應變傳感器是專門用于測量鋼結構表面應力、應變變化情況的一種光纖光柵傳感器。該產品結構簡單、小巧，采用金屬材料作為傳感器基底，可以用專用膠非常方便的粘接在各種鋼結構表面。

光纖光柵應變測量傳感器特點

• 高精度、高可靠性、高穩定性
• 極小溫度漂移
• 全光測量，本質安全
• 長期零點穩定
• 安裝簡易

技術指標

型號 SRS-S300

量程 ± 1500με

分辨率 <1με

精度0.3% F.S

應變測量系數 0.85με/pm

工作溫度范圍－30～＋80℃

光柵中心波長1525～1565 nm

光柵反射率≥80％

規格尺寸20×4×1(長 x 寬 x 高) mm

標距18 mm

安裝方式膠粘

傳感頭之間級連方式熔接或連接器連接

傳感頭引出線FC/APC 接頭、鎧裝光纜
